最近在工作中定位了一个比较困难的问题,涉及到了Arm64的asid相关的概念,这里来简单总结下它的来龙去脉.

ASID在解决什么问题

作为现代的CPU基本都有MMU(Memory Management Unit)用于虚拟地址和物理地址的转换,这里我们不再赘述. 而这个转换的过程由于需要遍历多级页表,其速度是比较慢的. 那么这里为了加速转换的过程,硬件提供了一个缓存即,TLB. 当需要虚拟地址(VA)向物理地址(PA)转换时,则先去TLB(translation lookaside buffer)查询,如果命中了则直接返回物理地址,否则去遍历页表,同时将VA和PA的对应关系保存到TLB中.

但是我们知道用户态的程序拥有各自独立的虚拟地址空间,其对应的物理地址并不相同. 如果仅仅使用虚拟地址,那么相同的VA必然对应相同的PA. 因此ARM64,就设计了ASID(Address Space ID).

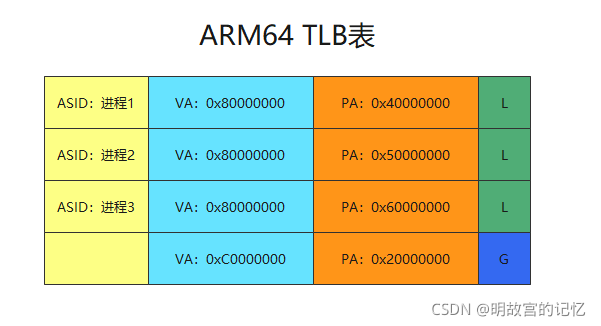

如下图所示,比较好的说明了这个问题. TLB中缓存是区分全局或者局部的, 对于内核空间地址,所有进程都一样.因此不需要ASID参与映射. 对于用户空间地址,则需要ASID参与. ASID

其他细节

  1. 如通过TCR_EL1.AS寄存器配置ASID的宽度, TCR_EL.A1配置ASID是从TTBR0或者TTRB1读取.
  2. 在linux kernel中,如果ASID配置了宽度为8bit,则总可用的ASID只有256个.进程那么多是怎么分配的呢?
